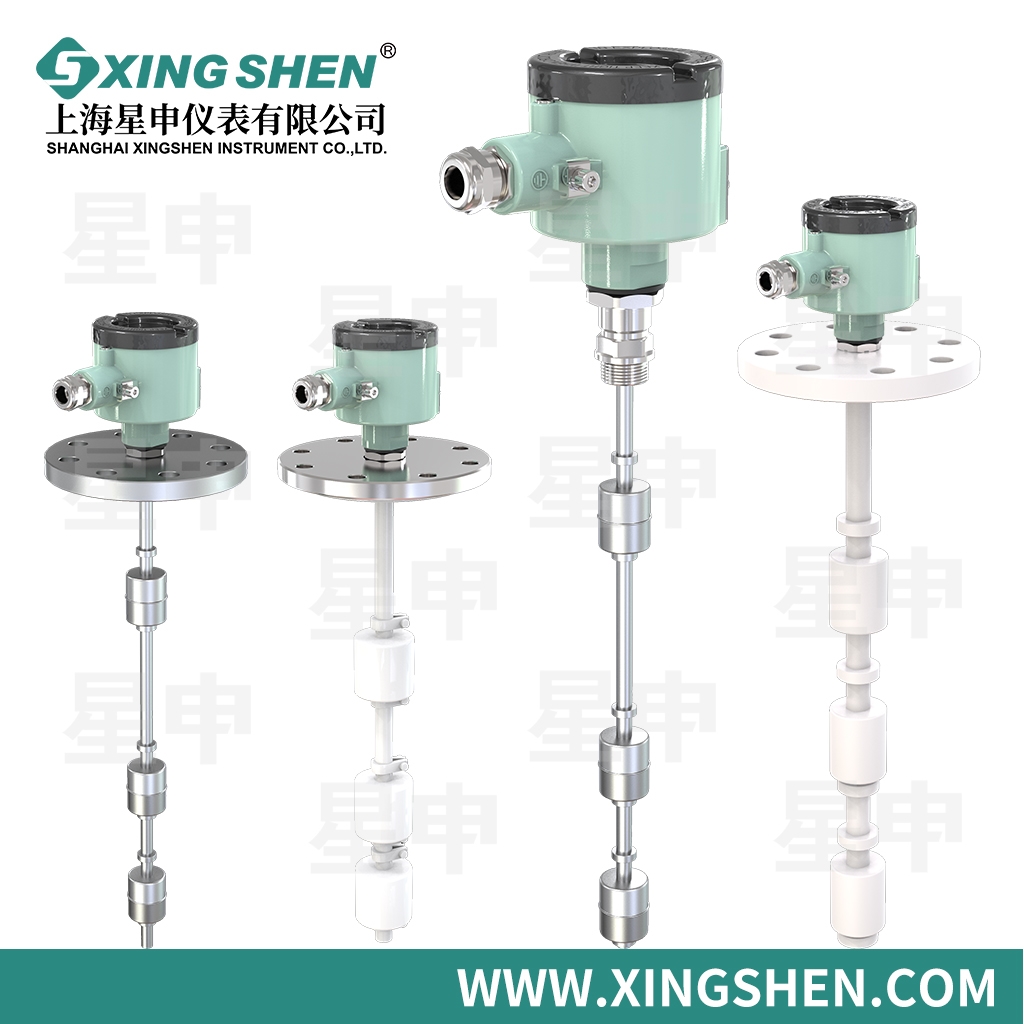

产品名称:

浮球液位开关

产品型号: UQK-80
更新时间: 2017-07-21
描述:随液体的液位下下浮动的浮子内部装有磁铁,检测导管内的干簧管受磁场的影响而分或合。簧片开关与每一个预定测出或报警的液位是固定的,导杆又起着浮子导向的作用,浮子随导杆上下移动,簧片开关处于磁场中时接通,处于磁场外时呈断开状态。

产品介绍

结构原理

随液体的液位下下浮动的浮子内部装有磁铁,检测导管内的干簧管受磁场的影响而分或合。

簧片开关与每一个预定测出或报警的液位是固定的,导杆又起着浮子导向的作用,浮子随导杆上下移动,簧片开关处于磁场中时接通,处于磁场外时呈断开状态。

技术参数

工作温度:-30~160℃

工作压力:0.4,1.0,2.5MPa

介质密度:≥0.5g/cm3

触点容量:AC220V,1A(阻性) DC24V,0.5A

接点寿命:5*104

防爆标志:隔爆型:d Ⅱ BT4

         本安型:ib Ⅱ CT4

电气接口:M20*1.5内螺纹

过程连接:法兰连接,DN100或DN80、DN50凸面,法兰标准GH20592~20635-97,其它法兰标准如GB、HGJ、ANSI等请用户注明。



型号规格

UQK-80

浮球液位开关







接液材质

工作温度

工作压力

S

标准型

不锈钢1Cr18Ni9Ti,304SS,316L

-30~120℃

≤2.5MPa

Y

防腐型

聚丙烯PP

-30~80℃

≤0.4MPa

P

耐腐型

聚四氟乙烯PTFE

-30~160℃

≤1.0MPa



A

法兰DN50,PN1.0/2.5 GH20592-97   注:(P)耐腐型不可用此规格





B

法兰DN80,PN1.0/2.5 GH20592-97





C

法兰DN100,PN1.0/2.5 GH20592-97





D

外螺纹:C2〞 注:(P)耐腐型不可用此规格







1个控制开关,1个浮球







2个控制开关,1(或2)个浮球







3个控制开关,3个浮球







4个控制开关,4个浮球







5个控制开关,5个浮球







N个控制开关,N个浮球









D

隔爆型:d Ⅱ BT4

选项









E

本安型:ib Ⅱ CT4









F

配隔离安全栅









C

配转换放大器











-□

介质密度,单位g/cm3













-□

工作压力:单位MPa















-□

安装高度,单位mm

















L1=mm,下下限,下降接通

注:根据控制点数,分别注明L1、L2、L3、L4的尺寸,单位mm,并注明是上升接通或下降接通

















L2=mm,下限,下降接通

















L3=mm,上限,上升接通

















L4=mm,上上限,上升接通

















Ln=mm,上升接通或下降接通

标记示例:UQK-80S-A4EF-1.2-2.5-2000,L1=1800mm下降接通,L2=1600mm下降接通,L3=400mm上升接通,L4=200mm上升接通。



注意事项

没有的话,上上限、上限是随液位上升时接通,下限、下下限是随液位下降时接通而进行设定的。

使用于液体波动起伏大的场合时,为了防止误动作的产生,请安装防波动装置。

浮球在上下移动时应畅通无阻,如果液体中含有异物,请不要选用浮球液位开关。

如果开关信号接入控制回路,建议与本公司生产的DF-1A转换放大器一起使用。
